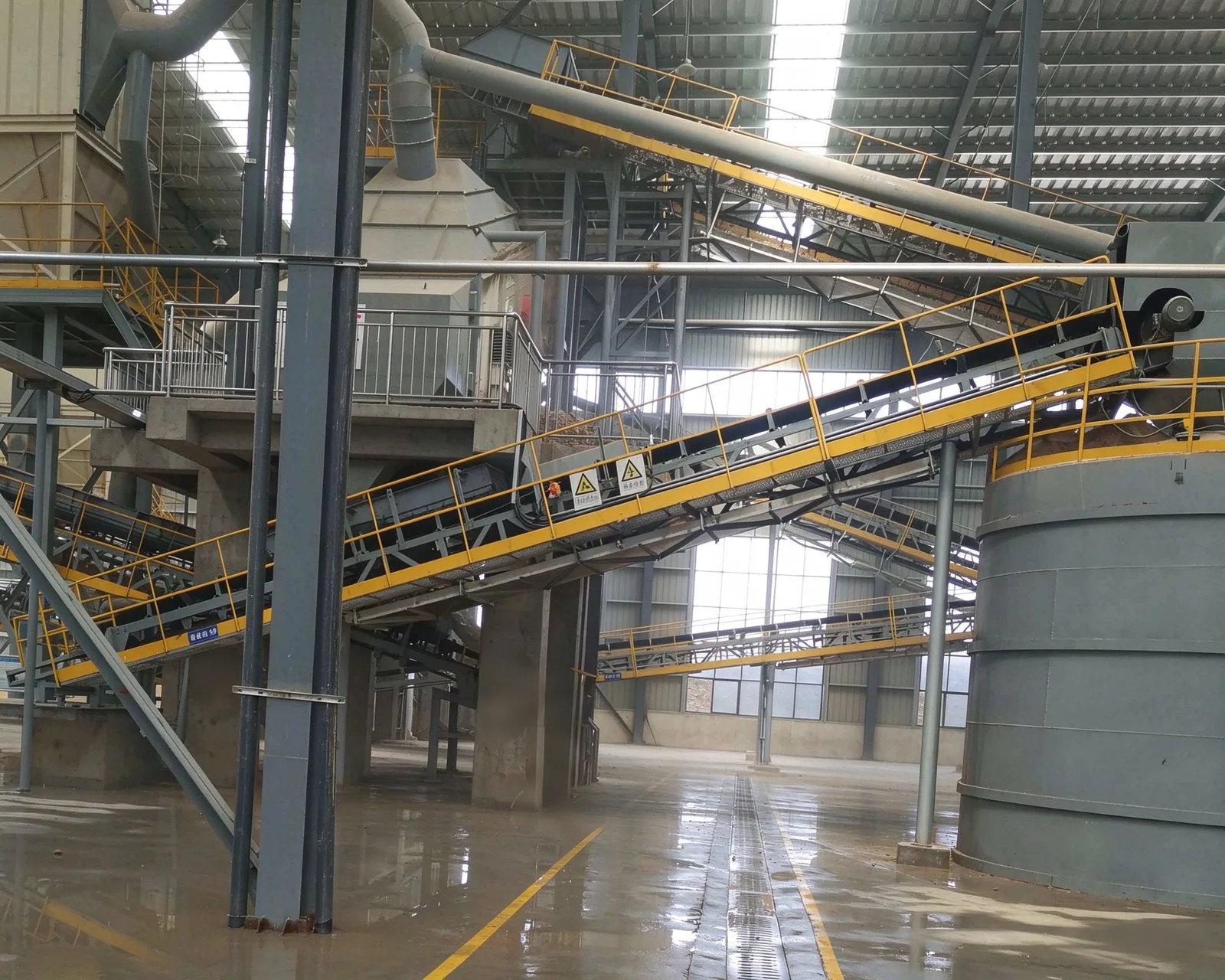

Belt Conveyor

Descripción del Producto

El transportador de banda es un equipo de transporte continuo de uso común en las industrias minera, metalúrgica, de materiales de construcción, química, eléctrica y otras. Es adecuado para transportar materiales a granel o piezas. Presenta las ventajas de gran capacidad de transporte, estructura sencilla, mantenimiento conveniente y componentes estandarizados.

Según los requisitos del proceso de transporte, puede utilizarse como transportador único o combinarse con varios transportadores u otros equipos de transporte para formar un sistema de transporte horizontal o inclinado. La banda está disponible en caucho, lona, cordón de acero, entre otros materiales, adecuados para diferentes condiciones de trabajo.

Los modelos principales incluyen TD75, DTII, DTII(A), etc., con anchos de banda de 500 a 2400mm, capacidad de transporte de hasta 5000t/h y una inclinación máxima de 25°.

Principio de Funcionamiento

El transportador de banda se compone principalmente del grupo de accionamiento, tambores, rodillos, banda transportadora, dispositivo de tensión, dispositivo de limpieza, etc. El grupo de accionamiento hace girar el tambor motriz, y gracias a la fricción entre el tambor motriz y la banda transportadora, esta se mueve. Los materiales son transportados por la banda desde el punto de carga hasta el punto de descarga, logrando un transporte continuo.

Ventajas Clave

Gran Capacidad de Transporte

Amplio ancho de banda y alta velocidad, con capacidad máxima de transporte de hasta 5000t/h, satisfaciendo las necesidades de producción a gran escala.

Estructura Sencilla

Componentes estandarizados, fáciles de instalar, mantener y reparar, con alta confiabilidad de operación.

Bajo Consumo de Energía

Utiliza rodillos de baja resistencia al rodadura y motores de bajo consumo, con menor consumo de energía por unidad que otros métodos de transporte.

Gran Adaptabilidad

Permite transporte horizontal e inclinado con una inclinación máxima de 25°, y puede equiparse con banda de gajos ondulados para transporte de gran inclinación.

Seguro y ecológico

Carcasa de protección totalmente cerrada opcional que reduce la emisión de polvo; se pueden configurar dispositivos de protección contra desviación y desgarro de la banda.

Larga Vida Útil

Banda transportadora altamente resistente al desgaste, rodillos y tambores de alta calidad; la vida útil de diseño de la máquina puede superar los 10 años.

Múltiples Opciones Estructurales

Disponible en tipo celosía y tipo perfil de acero. El tipo celosía es adecuado para instalación aérea de larga distancia, mientras que el tipo perfil de acero es ideal para disposición en tierra de corta distancia y carga pesada, adaptándose con flexibilidad a las condiciones del sitio.

Personalización Aceptada

Se ofrecen transportadores de banda móviles diseñados a medida (sobre ruedas, sobre orugas, sobre patines), con descarga multipunto, ángulo ajustable y traslado rápido para satisfacer necesidades operativas especiales.

Parámetros Técnicos

Ancho de Banda(mm) Velocidad de Banda(m/s) Capacidad(T/h) Rango Máx. de Inclinación(°) Potencia(kW) / L≤10m Potencia(kW) / 10m＜L≤20m Potencia(kW) / 20m＜L≤30m
0000.8 – 1.640 – 9018 – 203 – 7.07.0 – 1111 – 10
6000.8 – 1.670 – 10018 – 204 – 1111 – 1010 – 18.0
8000.8 – 2.0110 – 24018 – 200.0 – 1010 – 18.018.0 – 22
10001.0 – 2.0180 – 38018 – 207.0 – 18.018.0 – 2222 – 30
12001.0 – 2.0280 – 60018 – 2011 – 3030 – 3737 – 40
14001.0 – 2.0400 – 80018 – 2010 – 4040 – 0000 – 70
16001.20 – 2.0000 – 110018 – 2022 – 7070 – 9090 – 110
18001.20 – 2.0700 – 140018 – 2030 – 110110 – 132132 – 160
20001.6 – 3.10900 – 200018 – 2040 – 160160 – 180180 – 220

Nota: los parámetros anteriores corresponden a configuraciones típicas para distancia de transporte horizontal L≤30m, con densidad aparente del material calculada como 1.0t/m³. Los valores reales pueden personalizarse según la densidad del material, el tamaño de partícula, la distancia de transporte, la altura de elevación, etc.

Tipos de Transportador a Medida

Además de los transportadores fijos estándar, fabricamos la estructura completa según las condiciones del sitio. Los dos tipos siguientes son los más solicitados por clientes de áridos, minería, puertos y parques de almacenamiento. Cada uno puede suministrarse como unidad autónoma o combinarse con transportadores fijos para formar una línea completa.

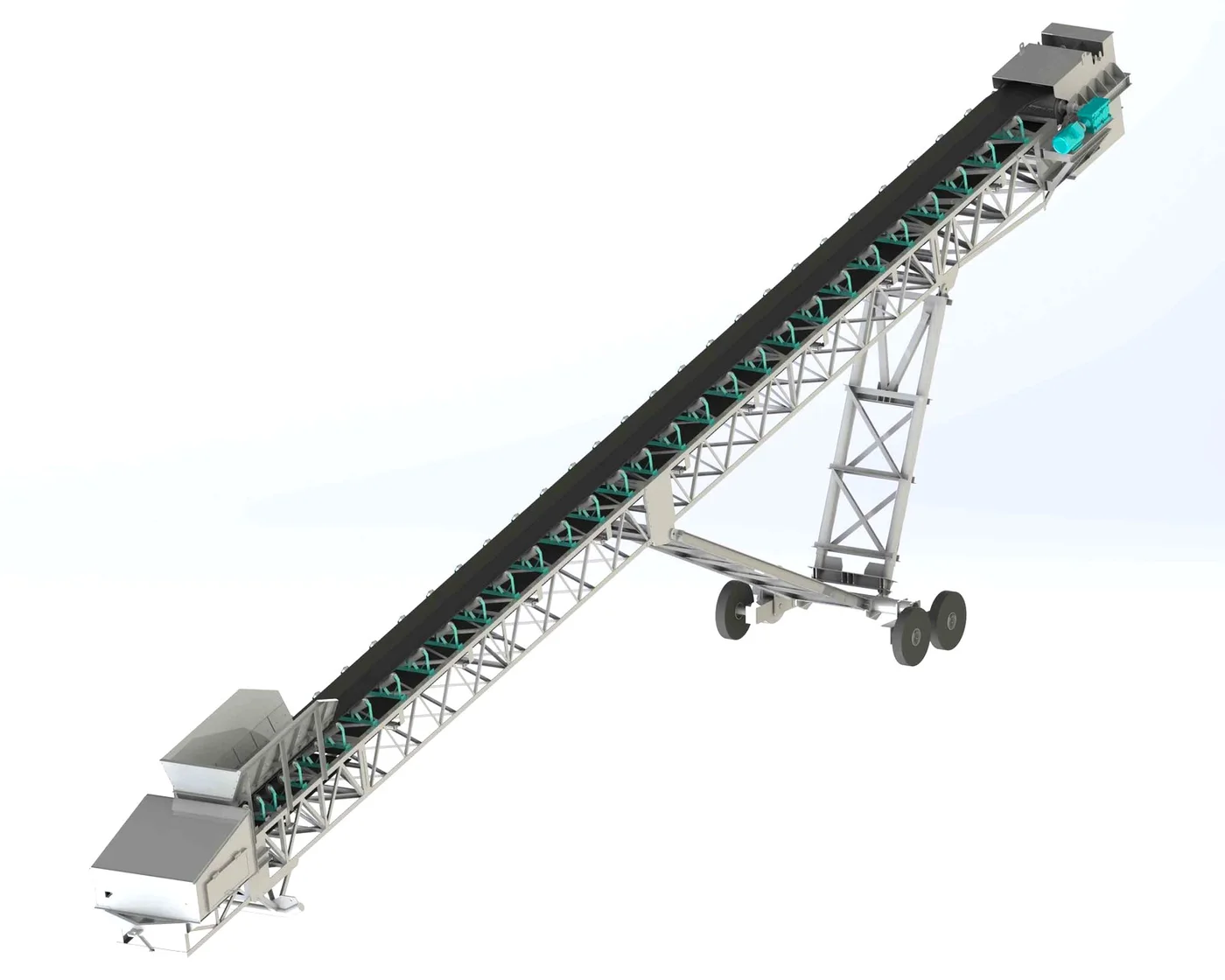

Mobile belt conveyor (radial stacker), wheel-mounted with adjustable discharge height

Transportador de Banda Móvil (tipo Grasshopper)

Montado sobre chasis de ruedas u orugas, con cabezal de elevación que permite regular la inclinación entre 0 y 25°, por lo que puede entrar en servicio sin cimentación de hormigón. Su bastidor bajo permite remolcarlo o desplazarlo por sus propios medios entre acopios; se conoce habitualmente como transportador grasshopper y es idóneo para reubicaciones frecuentes, acopio temporal y distribución multipunto.

  • Ancho de banda500–1000 mm
  • Longitud10–30 m
  • Capacidad50–500 t/h
  • DesplazamientoSobre ruedas remolcado / orugas autopropulsado / sobre patines

Aplicaciones: acopio multipunto en plantas de áridos, remanejo en parques de carbón, trasvase de graneles en puertos, traslado de residuos de construcción y tierras, líneas de transporte temporales.

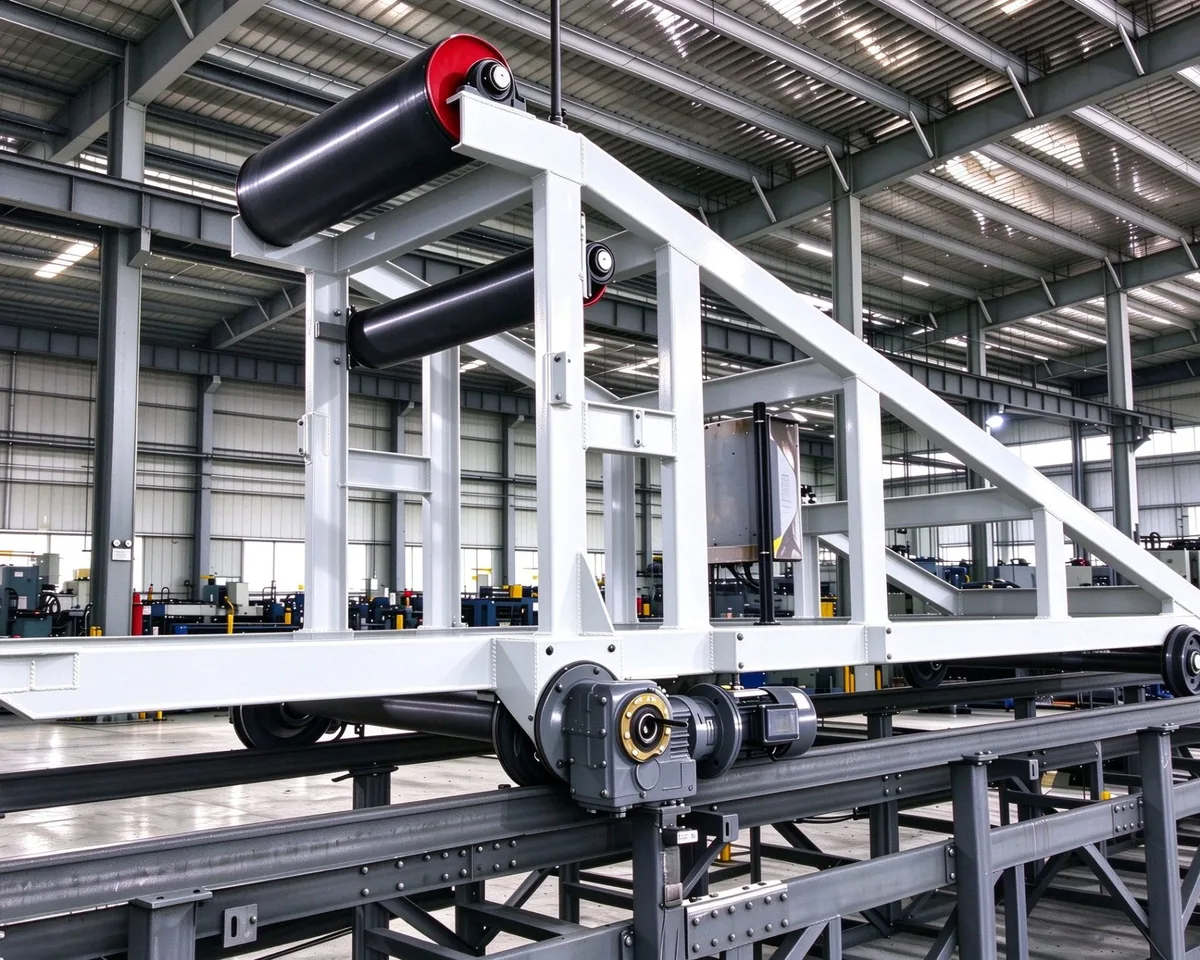

Belt tripper car with bend pulley and travel drive on rails

Carro Desviador de Descarga (Tripper)

El carro se apoya a horcajadas sobre el bastidor del transportador fijo y se desplaza sobre raíles. Su tambor de reenvío eleva y desvía la banda, y el material se descarga por una tolva lateral simple o doble hacia los silos o acopios situados debajo. El desplazamiento puede ser eléctrico, manual o por radiocontrol, con finales de carrera e enclavamiento de nivel, lo que permite descarga multipunto a lo largo de un mismo transportador.

  • Ancho de banda500–2000 mm
  • Velocidad de traslación5–20 m/min
  • DescargaUn lateral / dos laterales
  • AccionamientoEléctrico / manual / radiocontrol
  • ControlPulsadores locales / radiocontrol (opcional)

Aplicaciones: distribución en baterías de tolvas y silos, tolvas de sinterización, silos de homogeneización de cemento, celdas de granos, parques longitudinales.

Principio de Funcionamiento

El transportador de banda utiliza la fricción entre el tambor motriz y la banda para impulsarla. El material colocado sobre la banda se transporta continuamente hacia adelante y se descarga mediante el dispositivo de descarga en la cabeza o intermedio.

Con gran capacidad, larga distancia de transporte, estructura sencilla y funcionamiento estable, es el equipo central de transporte continuo de materiales en las industrias minera, metalúrgica, de materiales de construcción, química y eléctrica.

Ámbito de Aplicación

Materiales Admisibles

Carbón, mineral, arena, granos, fertilizantes, cemento, ceniza volante, escoria y otros materiales a granel, así como piezas.

Campos de Aplicación

Industrias minera, metalúrgica, de materiales de construcción, química, eléctrica, portuaria, de almacenamiento de granos y otras.

Preguntas Frecuentes

¿Cuál es la distancia y capacidad de transporte?

La distancia de transporte puede alcanzar cientos de metros con gran capacidad; es personalizable según diferentes necesidades de escala.

¿Se puede personalizar la longitud y la inclinación?

Sí. La longitud, el ancho de banda, la inclinación, la velocidad de banda y otros parámetros se diseñan a medida según las condiciones del sitio.

¿Qué materiales admite?

Es adecuado para el transporte continuo de materiales a granel como minerales, áridos, carbón y cemento, así como de artículos embalados.

¿Cómo elegir rodillos y tambores?

Los rodillos, tambores y bandas se seleccionan según el material, el ancho de banda y las condiciones de trabajo. Nuestra empresa suministra repuestos de transporte completos.

¿Cómo elegir entre transportador móvil y fijo?

Elija móvil cuando el equipo deba reubicarse con frecuencia, para acopio temporal o cuando no sea posible ejecutar cimentación. Elija estructuras fijas de celosía o perfil de acero para producciones altas, trazado fijo y operación continua. Ambos pueden combinarse: tramo fijo aguas arriba y móvil para la distribución final.
